Модуль согласования для фаркопа WH1-Pro G7

Модуль WH1-Pro подходит для подключения стандартного 7-и контактного оборудования прицепа. Недорогой вариант модуля с расширенной  комплектацией и предохранителем.

Модуль согласования предназначен для управления освещением прицепа. Блок согласования необходимо подключать к проводам, предназначенным для управления задним освещением автомобиля.

Для корректной работы модуля на каждый вход следует подавать ток1мA (потребление 1 лампочки 5W составляет 0,5 A), Следовательно, он не представляет собой существенной нагрузки для модулей, тестирующих состояние света подключаемого автомобиля.

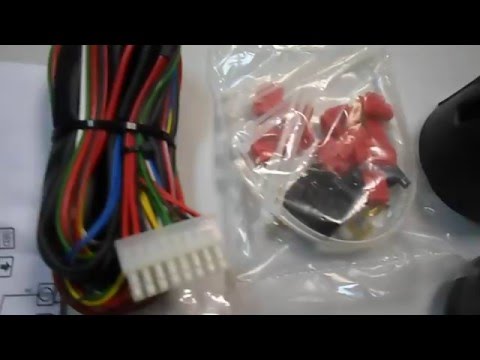

Комплектация товарной позиции:

1) Модуль управления;

2) 7-и пиновая (пластиковая) розетка с крепежом с резиновым уплотнителем;

3) Жгут необходимых проводов для подключения;

4) Аксессуары для корректного монтажа комплекта;

5) Схема подключения модуля к автомобилю.

Функции модуля:

Токовая нагрузка на входах - 2мA

Автоматическое обнаружение подключения прицепа - ДА

Поддержка однонитевого и светодиодного освещения - ДА

Поддержка противотуманных фар (задних)

Метод  управления противотуманной фарой прицепа – включение.

Технические параметры

Напряжение питания --10 - 18В

Маx. нагрузка выхода габаритных огней -- 3 x 5Вт, на каждую из сторон

Max. выходной ток стоп-сигнала -- 3 x 21Вт

Max. нагрузка выходов поворотных сигналов -- 10Вт + 21Вт

Max. нагрузка выходов противотуманных фар -- 21Вт

 Наши менеджеры всегда помогут вам с выбором и консультацией круглосуточно, а также купить модуль согласования WH1-Pro в оптимальные сроки и по привлекательным ценам.

Модуль согласования WH1-Pro подтвержден сертификатом соответствия.
